すまうぐさんのところでそういうネタになったのでやってみました。

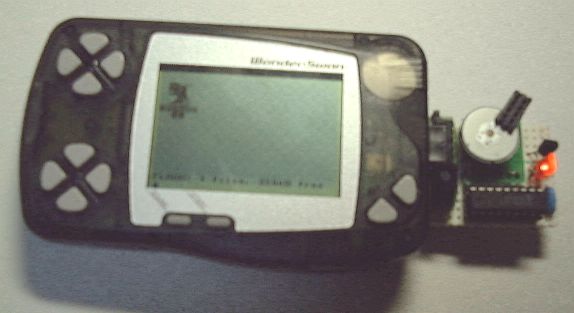

実体写真はこんな感じで
振動させるパーツはこんなこともあろうかと用意しておいた秋月の平らな方のモータを
使ってみました。で、以前作った加速度センサの上に両面テープで貼付け。
回路図はこんな感じです。
LEDは降圧のために入れてあります。
モータに流れる電流は実測で 15 mA で許容範囲です。 で、使用感なんですが、結構ぶるぶるします。 プレステのコントローラとくらべるといまいちですが、 ずーっとつけっぱなしにしたまま持っていると手に振動がのこったような 感じになります。 それと、LEDをつけてみて気づいたのですが、やっぱり 接触不良で時々 OFF になってますね。モータをスワン本体につけても 振動は伝わるのでやっぱり時々OFFになります。むむむ。 PICのプログラムはまだ書いていませんが、突然OFFになることを前提に したほうがいいですね。 あと、横にもちにくいのがちょいと設計ミス。 |
明日はカラーの正式版がリリースされますが、
結局カラーいじってるひまがなかったなぁ(泣 さて、dos2wwを98版に移植しました。ほとんどDOS/V版と ソースがいっしょなので、そろそろ統一しようかな。 |

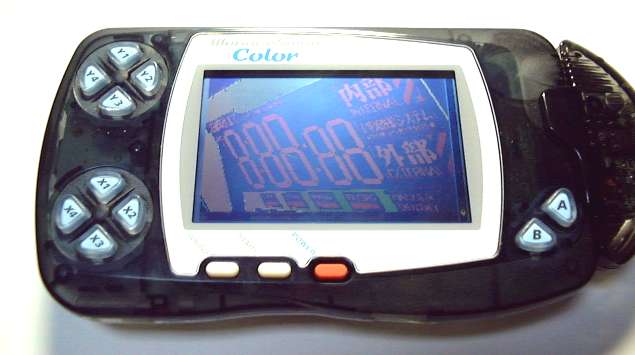

帰ってきてスワンカラーの電源をいれ、ちょこちょこいじっていたら、
なんか色が変わっている部分が....慌てて画面を表示しないようにしてみたら
画面がやけてるっぽい。うそーん、とさらにいじっているとなぜが復活、
って、原因は部屋が寒いことにあったらしい(笑) あ、今晩ようやく加速度センサなどお送りしました(遅) 今週中にはとどくとおもいますのでもうすこしおまちくださいませー。 |
で、どうなのよ、と気になってる人向け。
|
オシロ当てたら2個所からクロックがでてるようなのでどうせこれが
音声出力だろうとおもいながら調べてみると、実はこんな感じでした。シリアル通信と電源以外では、
クロックソースが2系統あるのと、外部ヘッドホン認識用のピンと音声のデジタル
出力、という組み合わせ。実はなかなかいけてるね。この端子。 ここは、外付けのマイコンチップ用のクロックを CLK1 あたりから とってみたりとか、CONNECTを 1bit ADC っていうか、マイク端子代わりに 使ってみたりとかするでしょう、やっぱり。 |
セガといえば、湯川専務のCMにはかなりやられたのですが、
このゲーム
はすごすぎ。どん底のセガを立て直すゲームらしい(^^; とりあえず、ムービーを見て、そして 泣け。 |
5000 hit 記念企画 加速度センサあげますキャンペーンは
しめきらせていただきました。 意外と応募してくださった方がいらっしゃってびっくり。 のちほどメールを差し上げますので、おまちくださいませー。 |
