| ■ スワン用外部電源をつくろう | 2000/11/20 更新 |

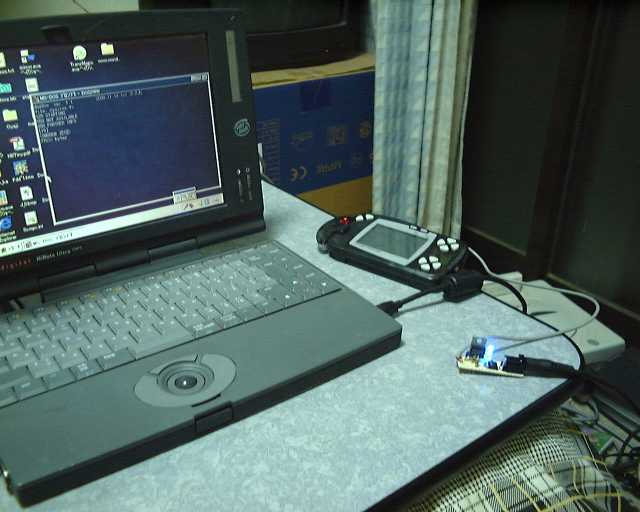

ワンダースワンでプログラムを組んでいると、やっぱり
乾電池の消費が気になります。ということで、
外部電源をつけてみましょう。
某K社からもそんなのがでてますが、まあそれはそれ(笑)
製作は個人の責任でおねがいします。
| 部品 | 数量 | 価格 |
|---|---|---|

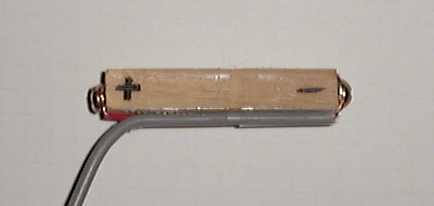

| ダミー電池の材料 | ||
| 10×10×50mm程度の角材 | 少々 | -- |
| 木ネジ | 2 | -- |
| ワッシャ | 1 | -- |

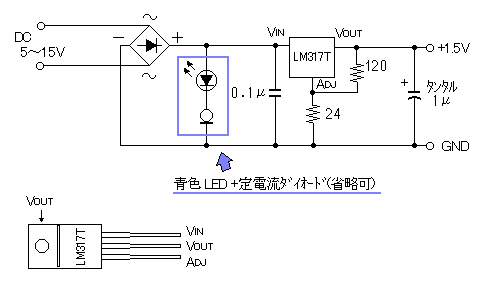

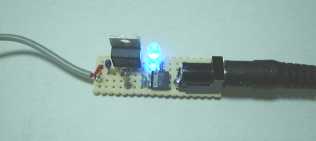

| 回路部の材料 | ||
| DC5Vアダプタ(NP12-1S0523) | 1 | 850 円(秋月電子) |
| 基板取付用2mmDCジャック | 1 | 30 円(秋月電子) |
| LM317T(NJM317F) | 1 | 100 円(秋月電子) |
| 青色LED(E1L51) | 1 | 280円(秋月電子) |
| 定電流ダイオード(E153) | 1 | (青色LEDについてきます) |
| ユニバーサル基板 | 少々 | -- |
| 抵抗120Ω,24Ω | 各1 | 20円 |
| 積層セラミックコンデンサ 0.1μF | 1 | 10円 |
| タンタルコンデンサ 1μF | 1 | 45 円 |
| ブリッジダイオード(1A程度) | 1 | 50 円 |
| 線材 | 少々 | -- |
質問などありましたら ご遠慮なくBBS へどうぞー
