部品 数量 価格 ワンダースワン専用対戦ケーブル 1 1200 円 MAX3232 データシートはこのへん 1 600円 (若松通商で入手) 秋月電子通商のSP3232ECP(250円)でもOKです。 16 ピン IC ソケット 1 20 円 積層セラミックコンデンサ 0.1μＦ 5 50 円 D-sub 9ピンオス 1 50 円 ユニバーサル基板 1 50 円 線材 少々 ---

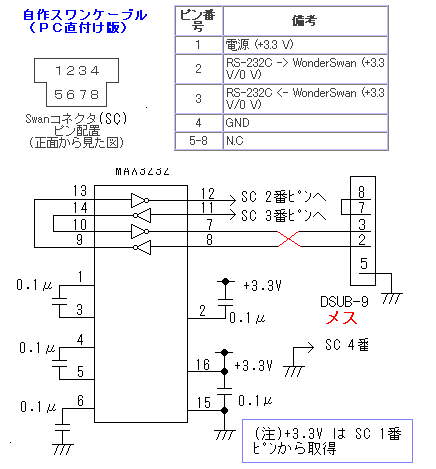

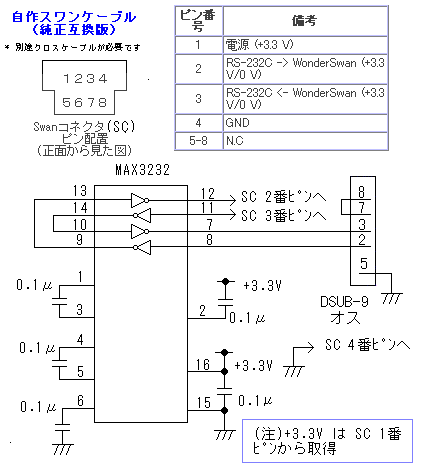

赤外線ポートがついているパソコンをお持ちの場合には、自作ケーブルを製作するよりWonderWave(1350円)を買ったほうが良いかと思います。WonderWaveの使い方は こちら 作り方は回路図通りに配線するだけです。 対戦ケーブルには +3.3V が配線されていないので、コネクタ部をカッターなどで ばらしてそこから配線してください。 純正ケーブルのコネクタの詳細については、 catroll さんのCATROLL`S Home Pageにある ⇒「魔法の小箱」⇒「ｉ・ボードを繋ごう」が大変に参考になります。 PCに接続する場合には別途クロスケーブルが必要です。 直接PCにつなぎたい場合には、 D-sub9ピンオスをD-sub9ピンメスに変更し、 回路図をちょこっと変えればＯＫ。 BBSの関連事項の過去ログはこちら。 製作は各自の責任でおこなってください。何らかのトラブルを生じても当方は責任を持ちません。 ICつかうなんて面倒、というあなたはこちら(手抜き)。 www.WonderWitch.comに 製作例があります。
