某玩具メーカの有名ソフトのカートリッジに入っている加速度センサは 秋月でも簡単に手に入ります。というわけで、スワンでもやってしまいましょう(爆)

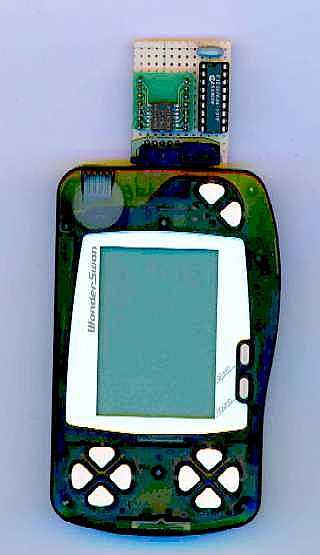

外観図

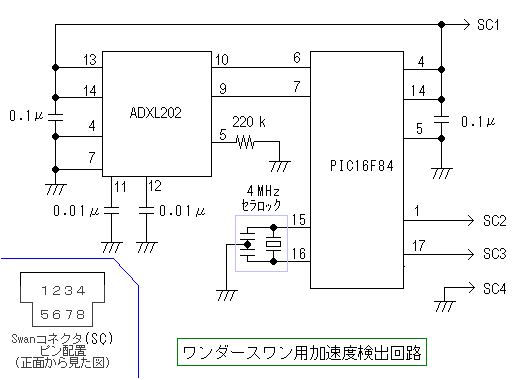

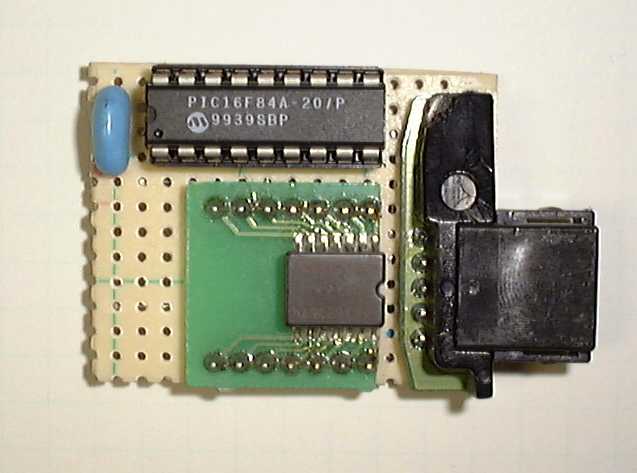

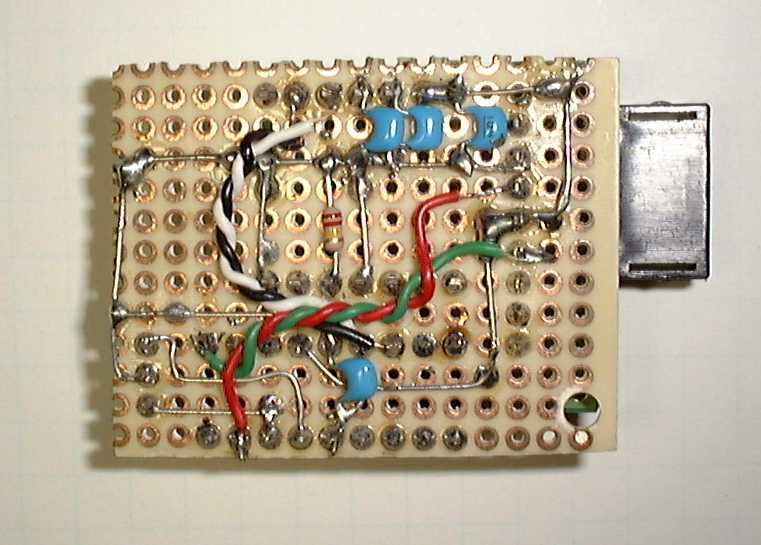

部品表 だいたい秋月で手に入ります。 部品 数量 価格 PIC16F84/20P 1 380 円 4MHz セラロック 1 50 円 加速度センサADXL202 1 2800円 18 ピン IC ソケット 1 20 円 積層セラミックコンデンサ 0.1μＦ 2 20 円 積層セラミックコンデンサ 0.01μＦ 2 20 円 抵抗 220kΩ 1 10 円 ピッチ変換基板 1 -- スワン用コネクタ(対戦ケーブルから入手) 1 -- ユニバーサル基板 1 50 円 線材 少々 --- ソフト ソースコード・実行ファイルなど一式 ハードウェアを作らなくてもなんとなく試せる簡単なサンプルプログラム付き 回路図・部品配置 回路図(gif, 6,874 bytes) センサ部拡大写真(表)(jpeg, 26,915 bytes) センサ部拡大写真(裏)(jpeg, 48,469 bytes)
